AB PLC型號為：2080-LC20-20QWB，具備以態網與MODBUS通訊端口



首先將AB PLC編程軟件裝上。

軟件名：CCW（Connected Components Workbench）注：以下CCW表示AB MICOR 800系列的編程軟件

這個軟件可以去AB的官網免費下載，但是下載的話得注冊AB官網的會員。否則下不了，我之前沒注冊下載的話，網頁就打不開。

CCW編程軟件的地址：http://www.ab.com/programmable-controllers/micro800%E3%80%82



首先 AB的編程軟件這個版本的，現在只能在WIN7的系統平臺上運行。不支持XP系統。在XP的系統平臺上裝的話，軟件會提示你，“不支持XP平臺安裝”

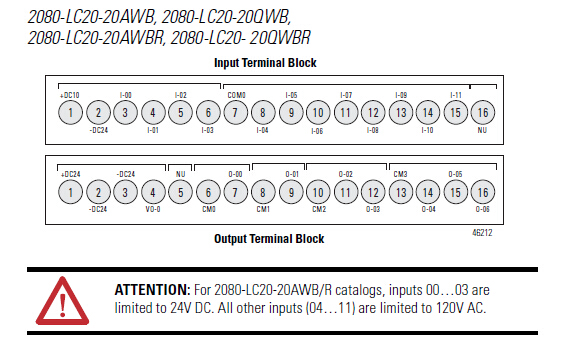

在WIN7的系統平臺上裝好CCW軟件后。首先將PLC接上電源，以2080-LC20-20QWB為列的。先接上24V電源，按24V，0V接到PLC對應的電源端上。此PLC的圖畫的有點傻X。如果看圖你只能靠猜了。此PLC的電源接入在“output terminal Block”側，從左到右1，2端。1 端接開關電源24V。2端接開關電源0V。

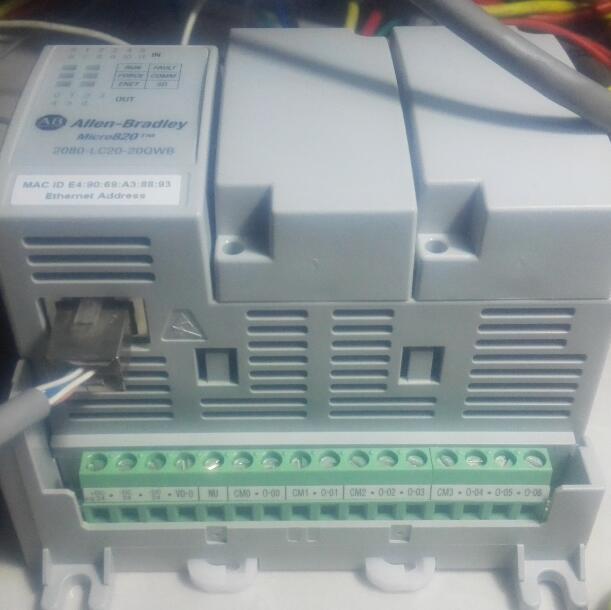

當電源接上后，以下是它的通訊端口，此PLC的以態網通訊端口如下圖
